กล้องกล้องรถยนต์ความละเอียดสูง

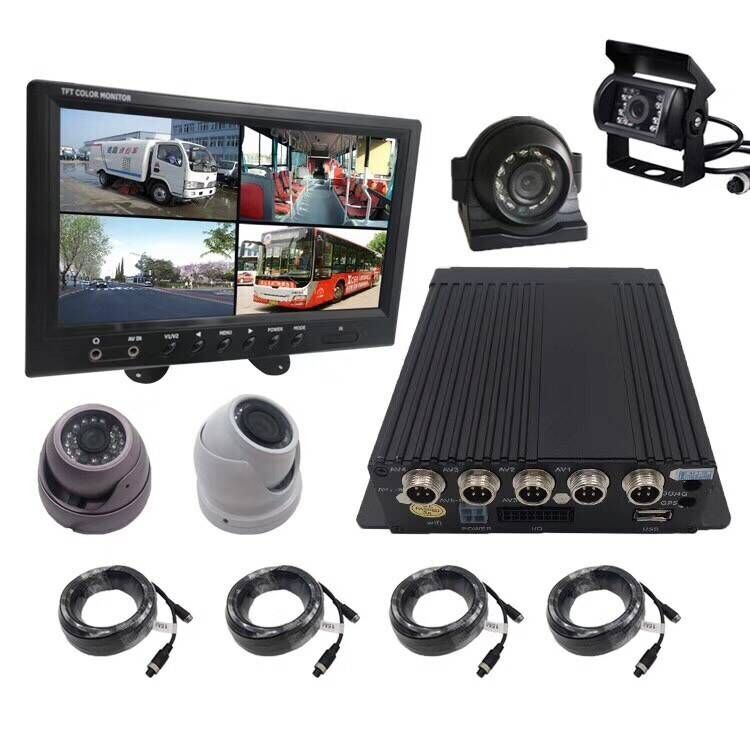

ระบบติดตามกล้องรถยนต์ หน้าจอแสดงความละเอียดสูง ภาพกลับ 7 นิ้ว 9 นิ้ว 10.1 นิ้ว รถบรรทุก

ตําแหน่งติดตั้ง: โดยทั่วไปตั้งอยู่ที่กระจกหน้าลมและกระจกมองหลังภายใน
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


มีวิธีการจัดหมวดหลายแบบสําหรับกล้องที่มีอยู่:จากจํานวนของเลนส์ CMOS ในกล้อง เราแบ่งมันออกเป็นตาเดียวและตาสองตามมุมมองของกล้อง

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

ความสามารถในการทํางาน แต่อัลกอริทึมที่ซับซ้อนมากขึ้นและราคาที่สูงขึ้น จํานวนกล้องที่กล้องหน้ามองไม่ได้ถูกกําหนด เช่น เทสลามีกล้องสามตัว
กล้องมองหน้าในสนามมองแคบที่มีระยะทางติดตามสูงสุด 250 เมตร
กล้องมองด้านหน้าด้านหน้าของสนามมองหลักที่มีระยะทางการติดตามสูงสุด 150 เมตร
กล้องวงจรวิวกว้างที่มองไปข้างหน้าที่มีระยะทางการติดตามสูงสุด 60 เมตร

กล้องหน้าเป็นกล้องหลักของ ADAS ครอบคลุมการจําแนกวัตถุระยะยาว การตราทาง เป็นต้น ดังนั้นอัลการิทึมจึงซับซ้อนและขั้นต่ําสูง


2 กล้องรอบ
สถานที่ติดตั้ง: โลโก้รถยนต์ด้านหน้าและด้านหลัง (หรือใกล้เคียง) และชุดกล้องที่บูรณาการในกระจกมองหลังซ้ายและขวา
กล้องวงจรมองเห็น หรือที่รู้จักกันในชื่อ ระบบการติดตามภาพปานโราม่า ใช้ในการระบุป้ายลานจอดรถ สภาพถนนและสภาพรถยนต์รอบตัวมันใช้ภาพจากหลายกล้องสําหรับการผสมให้ภาพ 360 องศาของรถเนื่องจากความจําเป็นในการตรวจจับเสียงรอบตัวของรถยนต์ โดยทั่วไปมันถูกติดตั้งที่ตําแหน่ง เช่นโลโก้รถยนต์หรือกรีลล์ด้านหน้าของรถยนต์
สัญลักษณ์แผนภูมิของระบบการติดตามภาพภาพรอบ ๆ
กล้องชมภาพรอบบนรถ Nissan's Infiniti EX35 ที่ปล่อยในปี 2007
ระบบบูรณาการหลายกล้องที่มีภาพด้านหน้าและความเห็น 360 องศาที่เปิดตัวโดยกลุ่มคอนติเนนเทลในปี 2019
ในปัจจุบันการมองไปข้างหน้าและรอบ ๆ เป็นการใช้งานกล้องที่ใช้กันมากที่สุด

3กล้องมองด้านข้าง
ตําแหน่งการติดตั้ง: ข้างด้านซ้ายและขวาของกระจกมองหลังหรือด้านล่างของตัวรถ
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
กล้องมองข้างของเทสลา


4กล้องมองหลัง
สถานที่ติดตั้ง: ปกติติดตั้งบนกระเป๋าเดินทางหรือกระจกหน้าหลัง
กล้องกล้องมองหลังใช้เป็นหลักในระหว่างกระบวนการย้อนหลัง เพื่ออํานวยความสะดวกให้กับผู้ขับรถในการจับภาพด้านหลังและบรรลุฟังก์ชันการช่วยเหลือการจอดรถ
กล้องมองหลังมาจาก Guangbao Technology

5อยู่ในกล้อง
ตําแหน่งติดตั้ง: ไม่มีตําแหน่งคงที่ สามารถพบได้ในล้อเลนเตอร์เหนือกระจกมองหลังภายในที่เสา A หรือบูรณาการในจอแสดงเครื่องมือ

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

ซีแซง จีแอน: การนํากล้องเข้าใช้งานในคอกพิตที่ฉลาด
นอกจากนี้ผู้ผลิตบางรายได้ขยายจากระบบ DMS ไปยังระบบติดตามผู้โดยสาร OMS ที่สามารถป้องกันเด็กแถวหลังหรือเด็กที่ลืมอยู่ในรถได้อย่างมีประสิทธิภาพ

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
